BW0046: Brücke über die Bahn

Projektbeschreibung

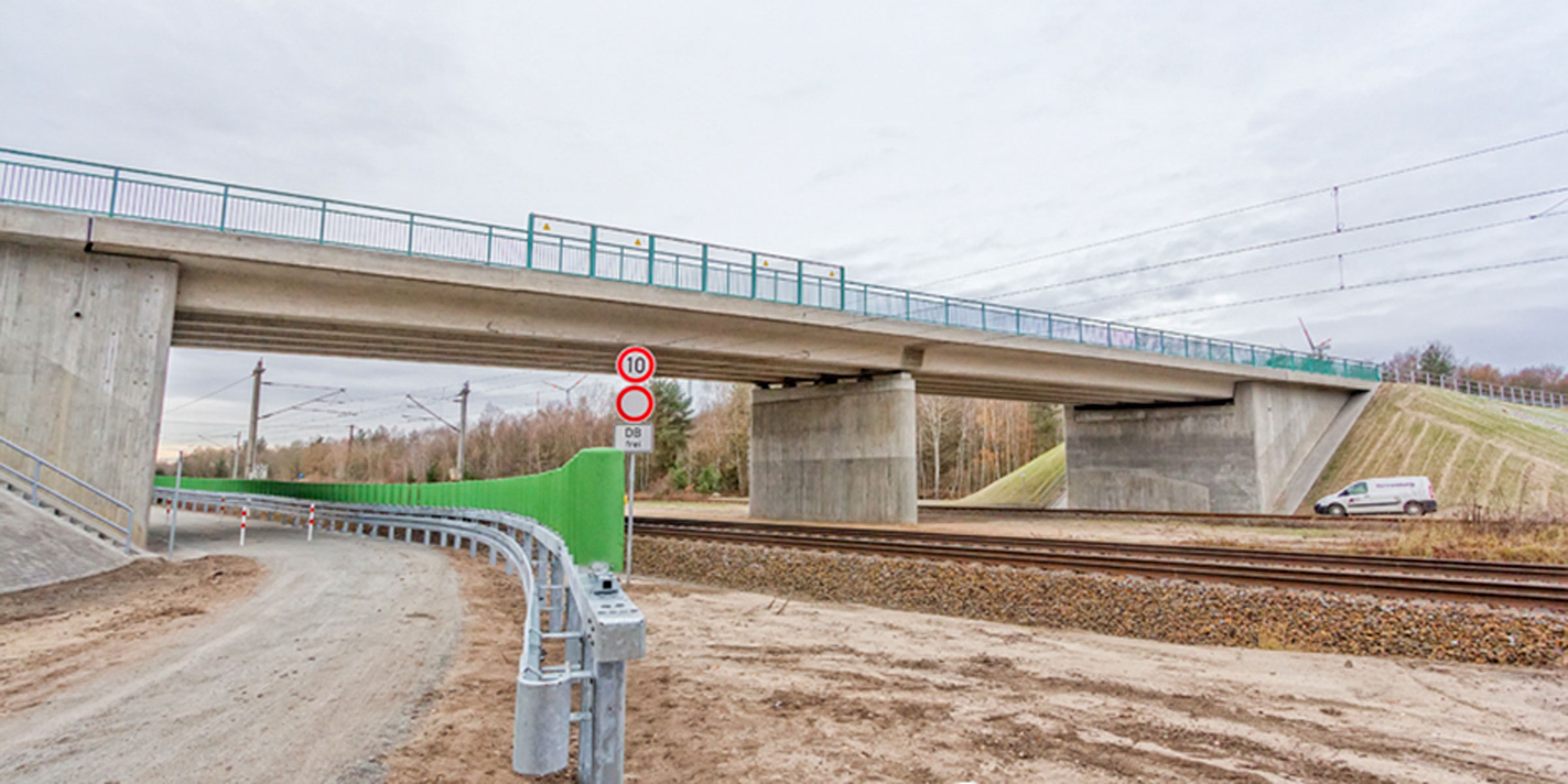

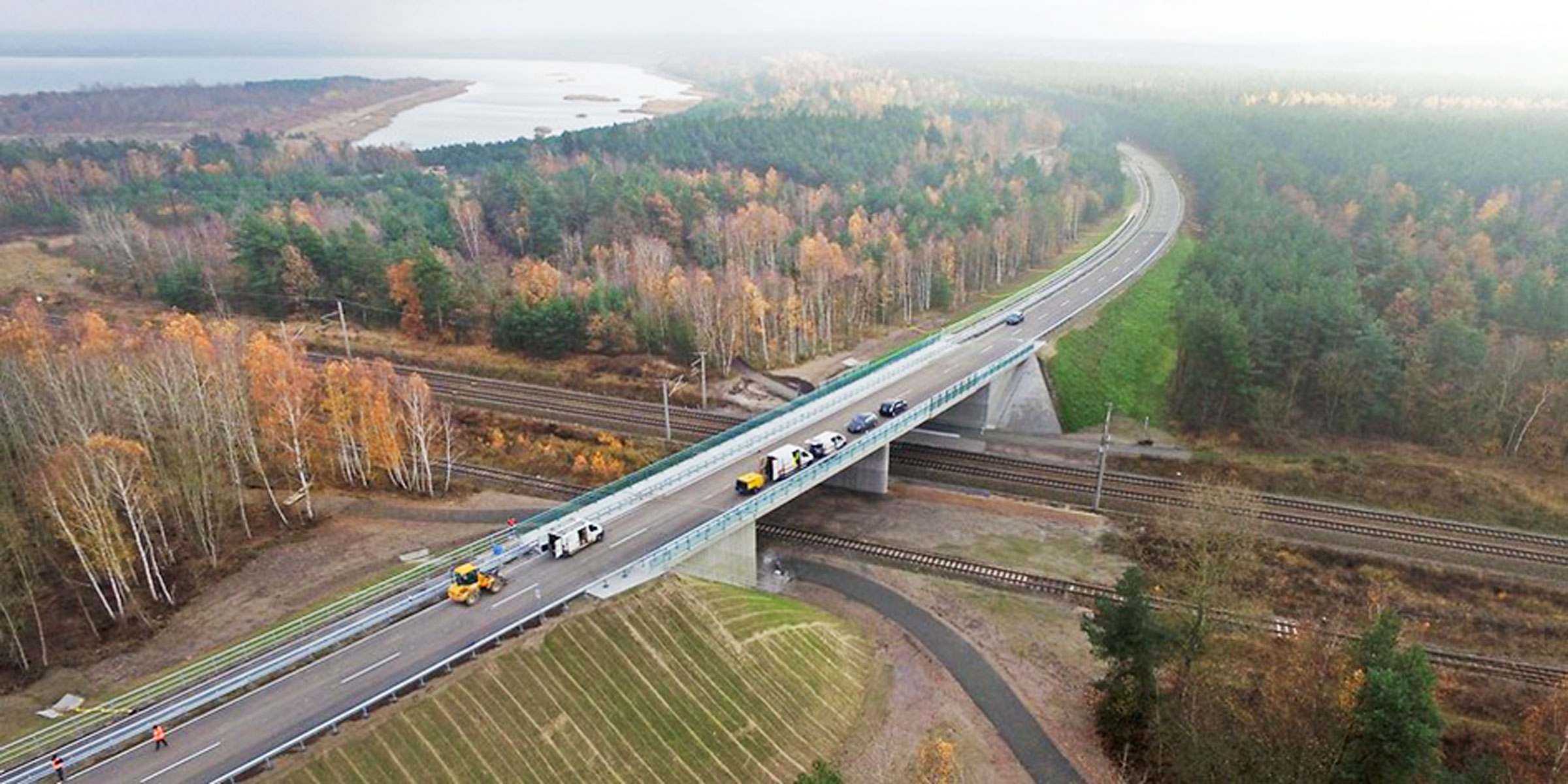

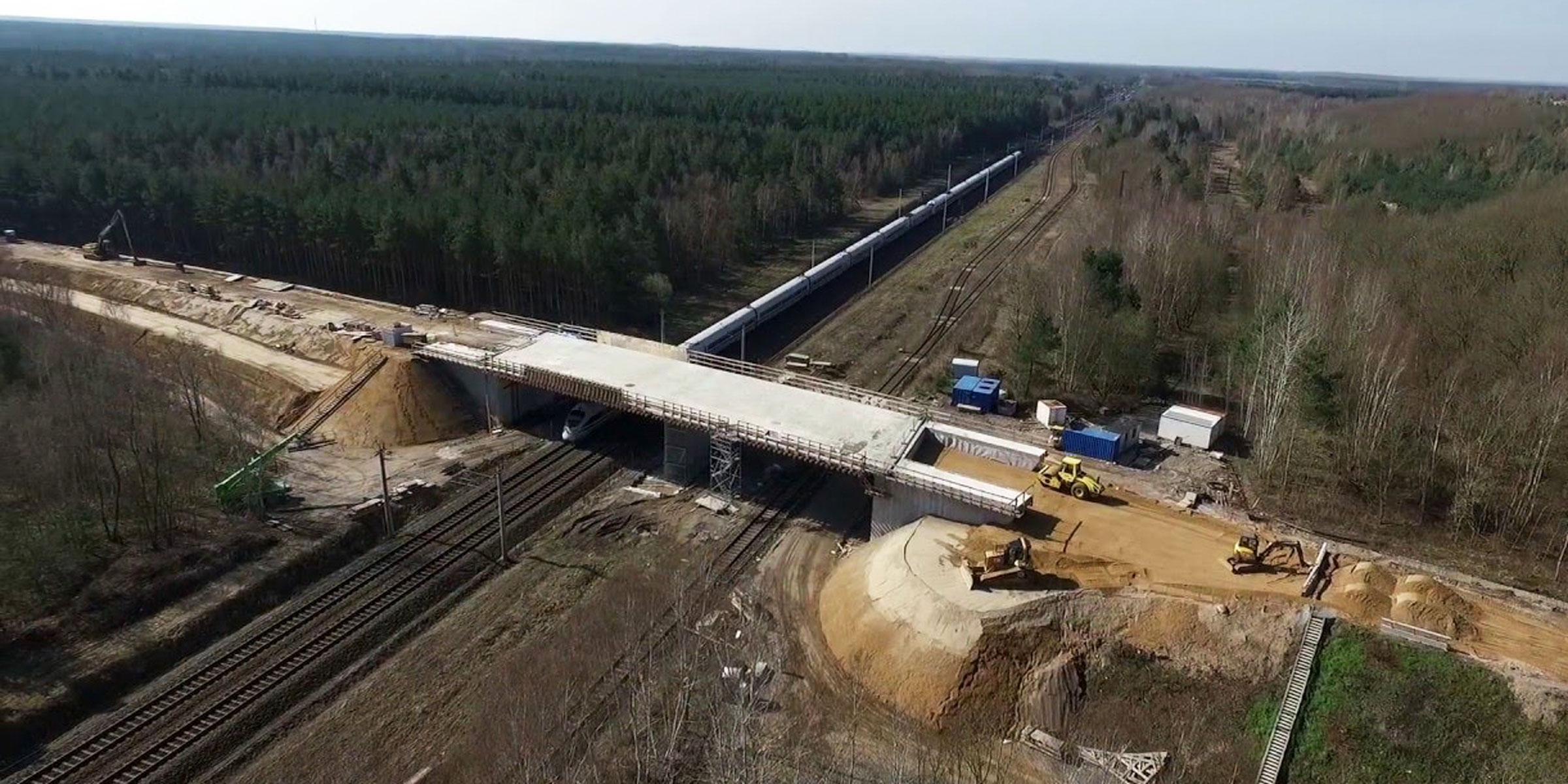

Brücke im Zuge der B100 Gräfenhainichen - Bitterfeld über die DB-Strecke und Industriegleis.
Längs vorgespannter 5-stegiger Plattenbalken als Durchlaufträger über 2 Felder.

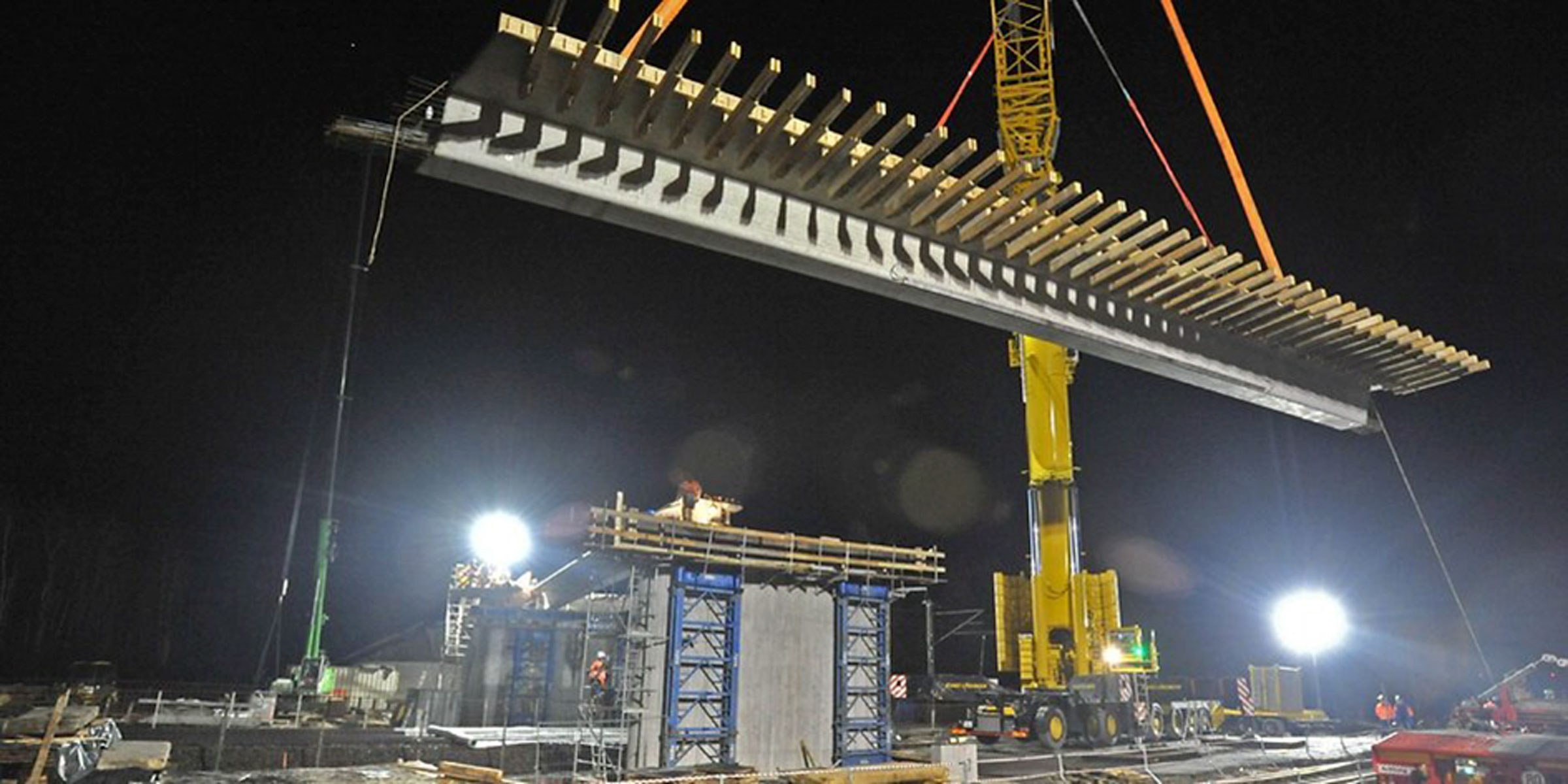

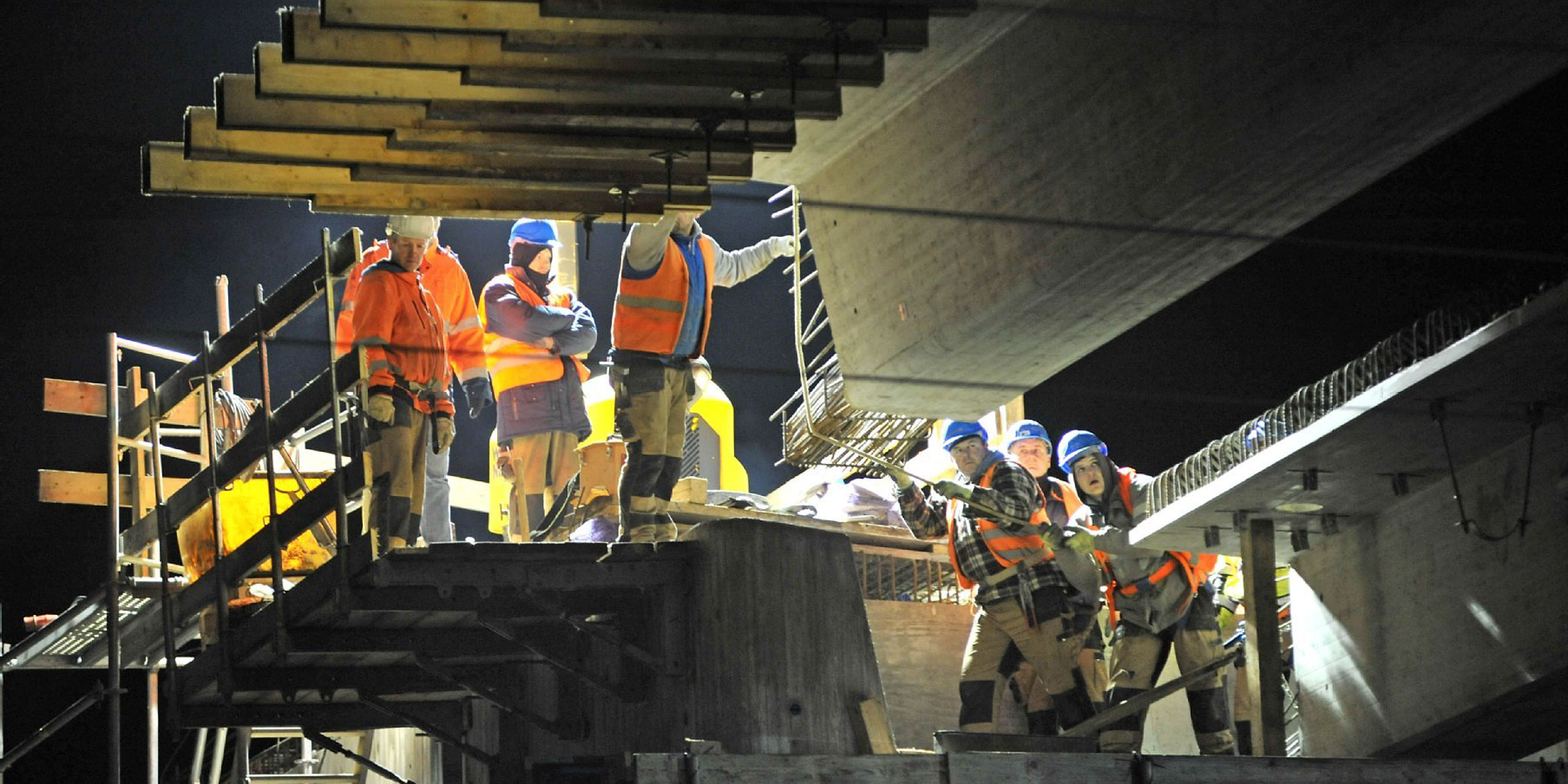

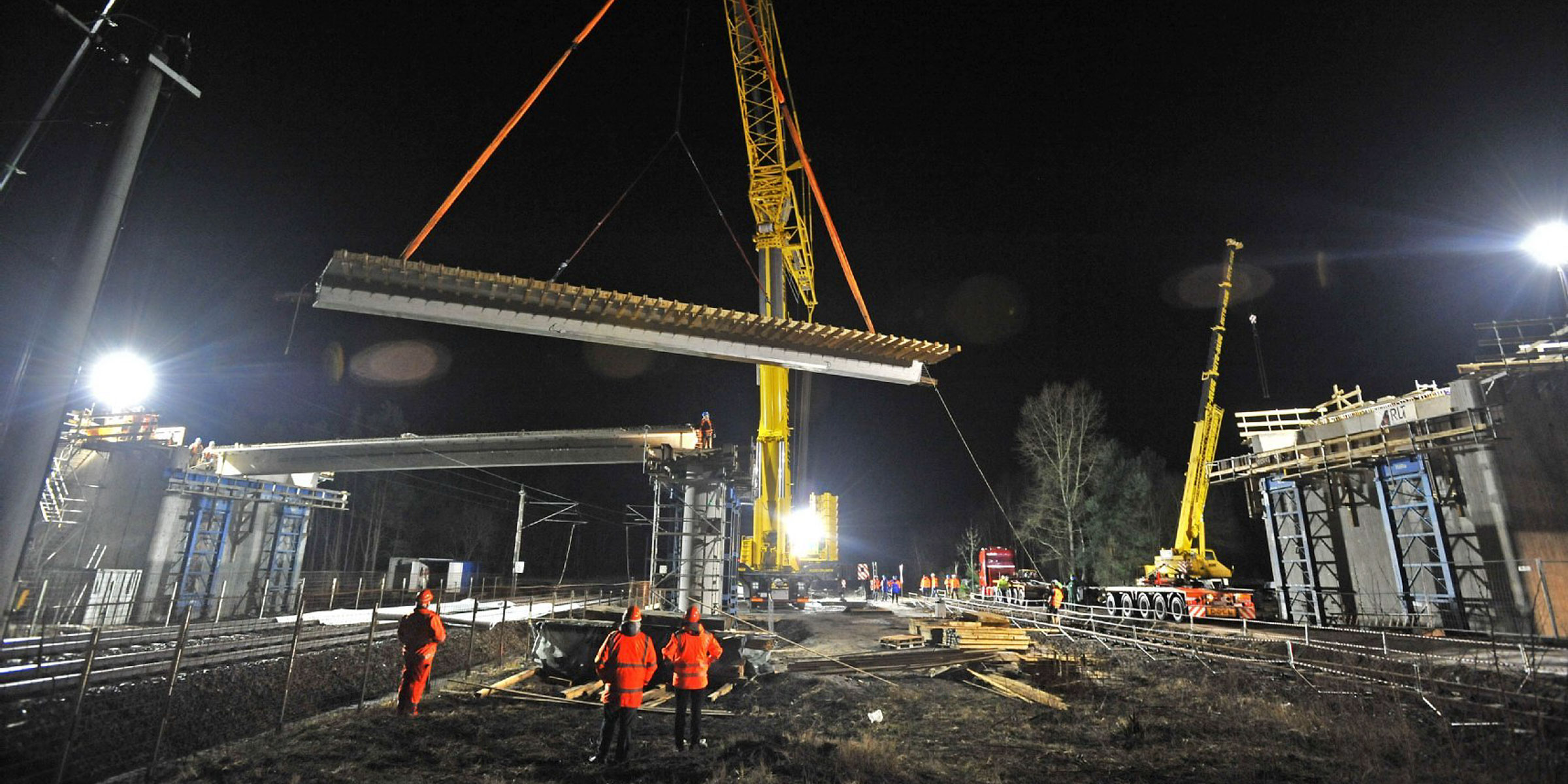

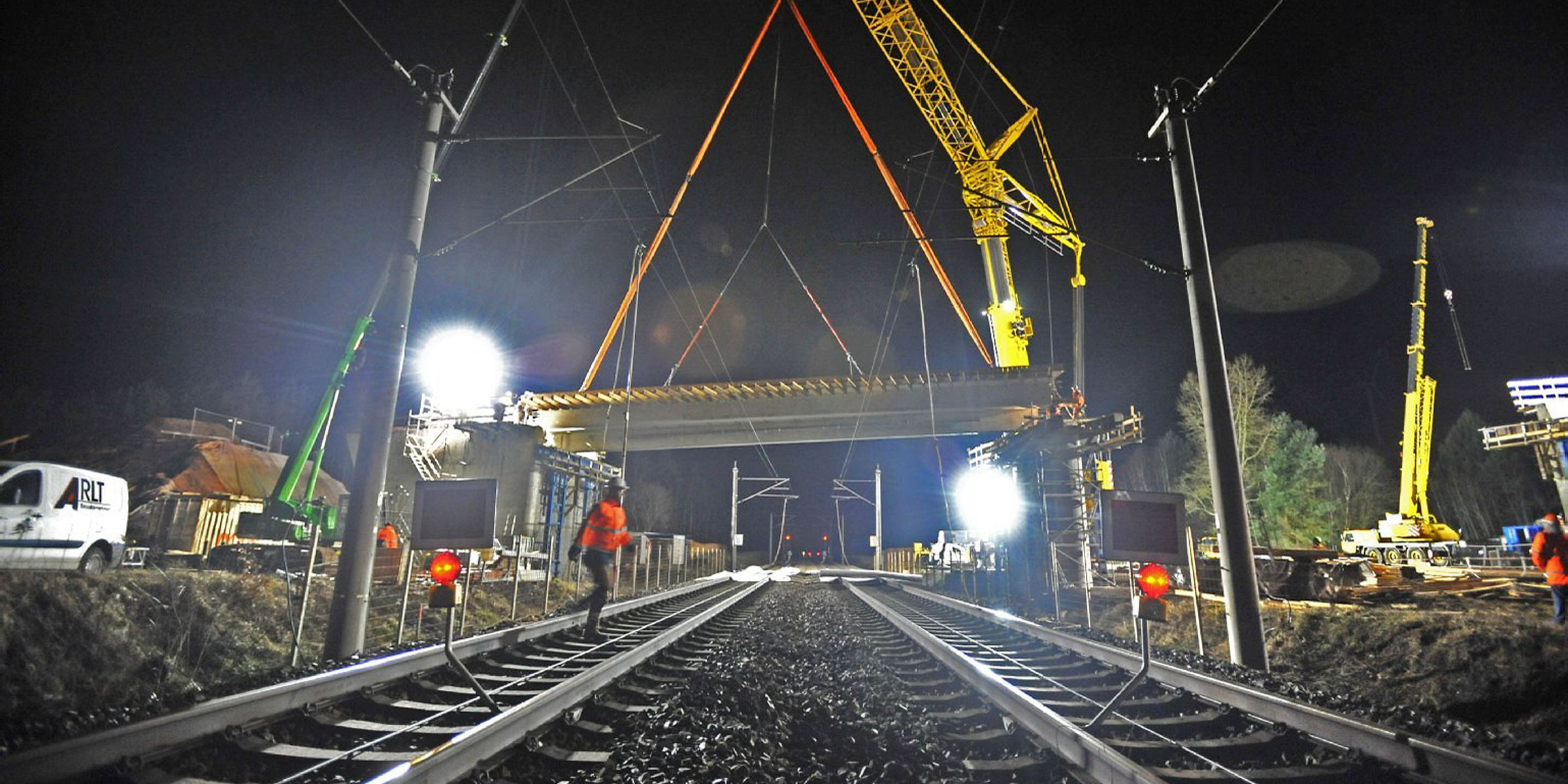

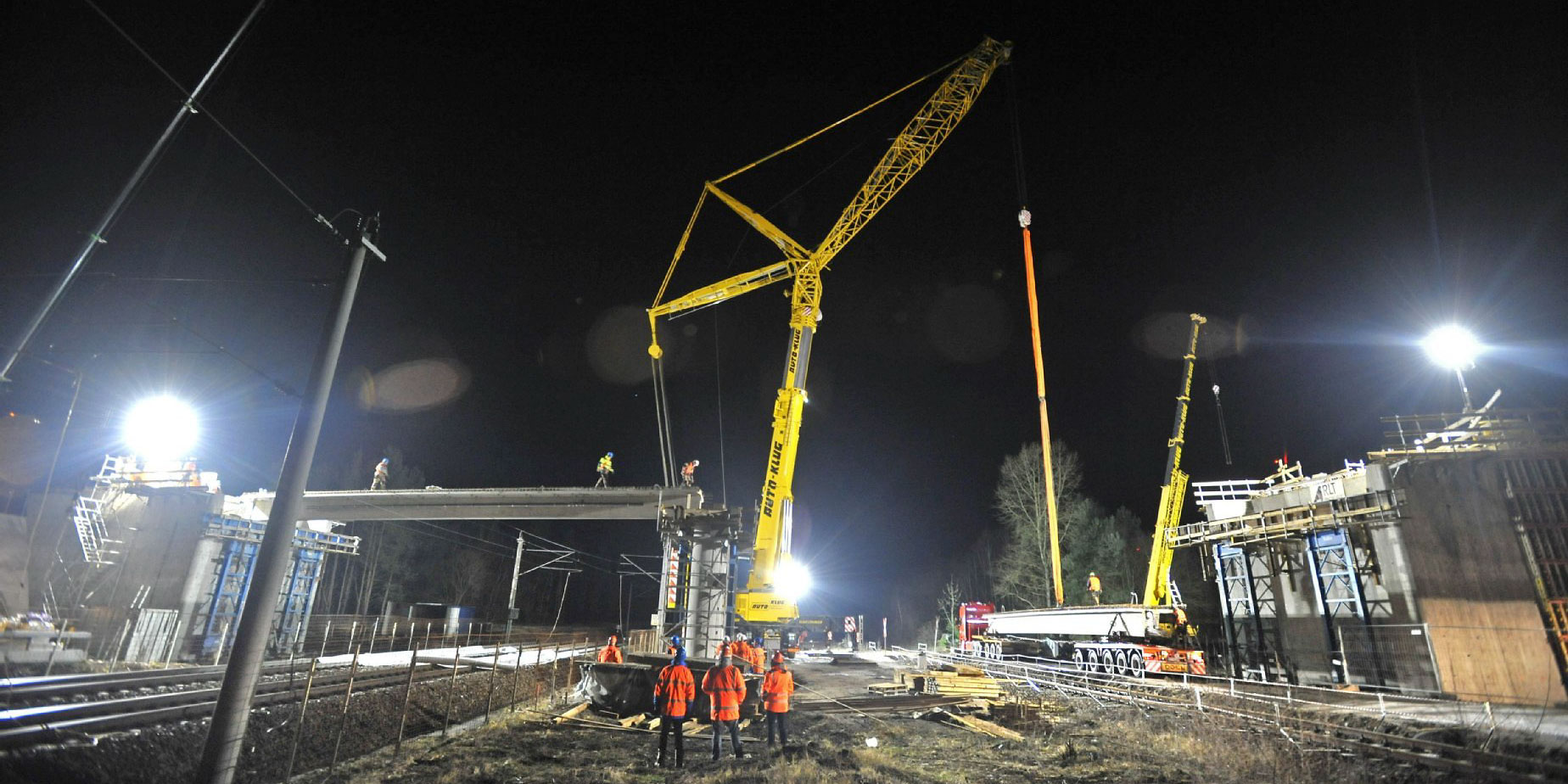

Fertigteilkonstruktion mit Ortbetonergänzung. Vorspannung mit Spannbett und Kontikabel.

Brückenlänge = 26,90m + 26,90m = 53,80m
Brückenbreite = 13,85m

Unsere Leistung

Statik und Ausführungsplanung (Tragwerksplanung Lph 4/5) für das Brückenbauwerk einschließlich Baubehelfe (Verbauten/Abbruch/Montage)
