BW7130502: Überführung St2214 über DB-Strecke

Projektbeschreibung

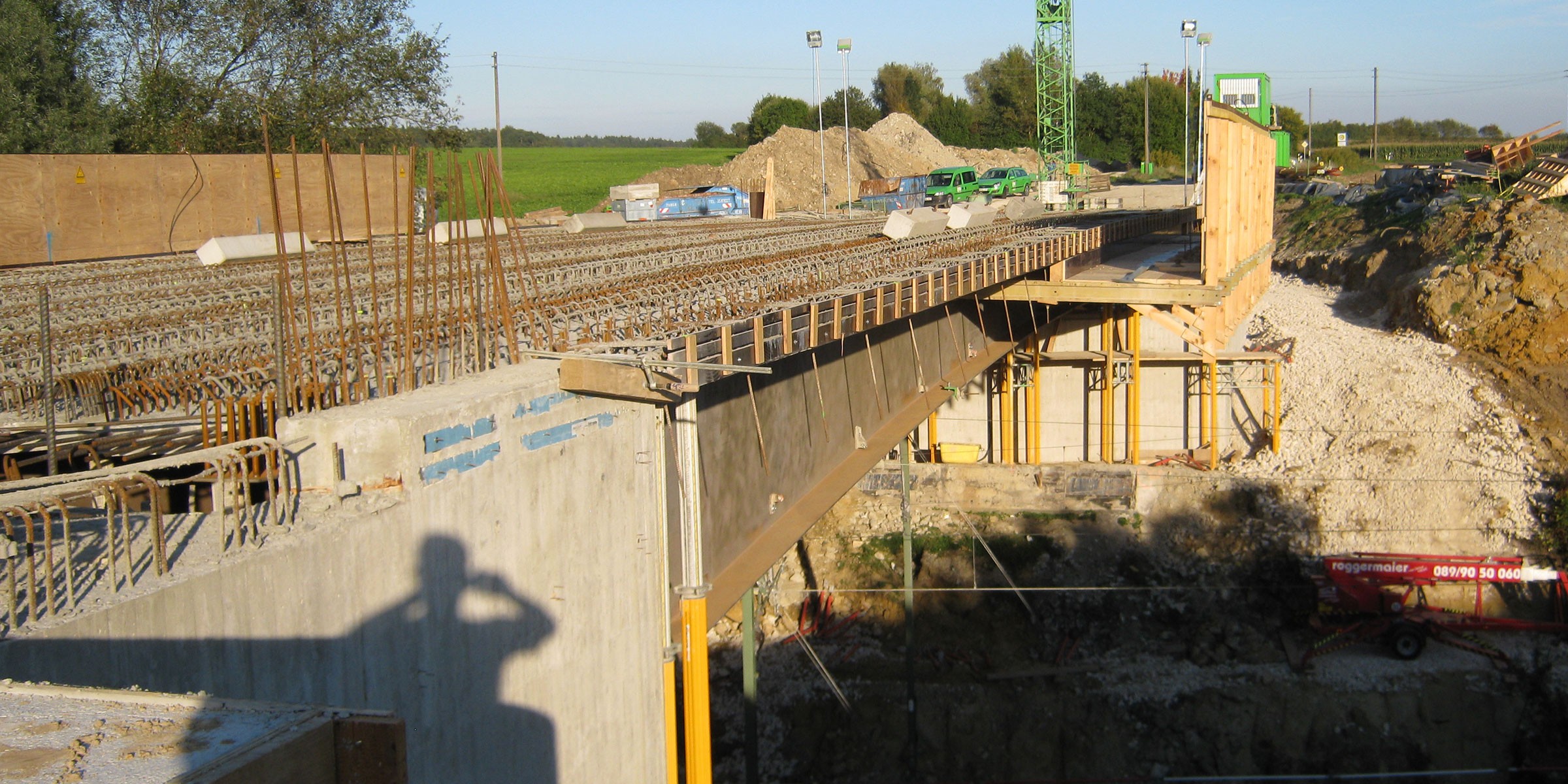

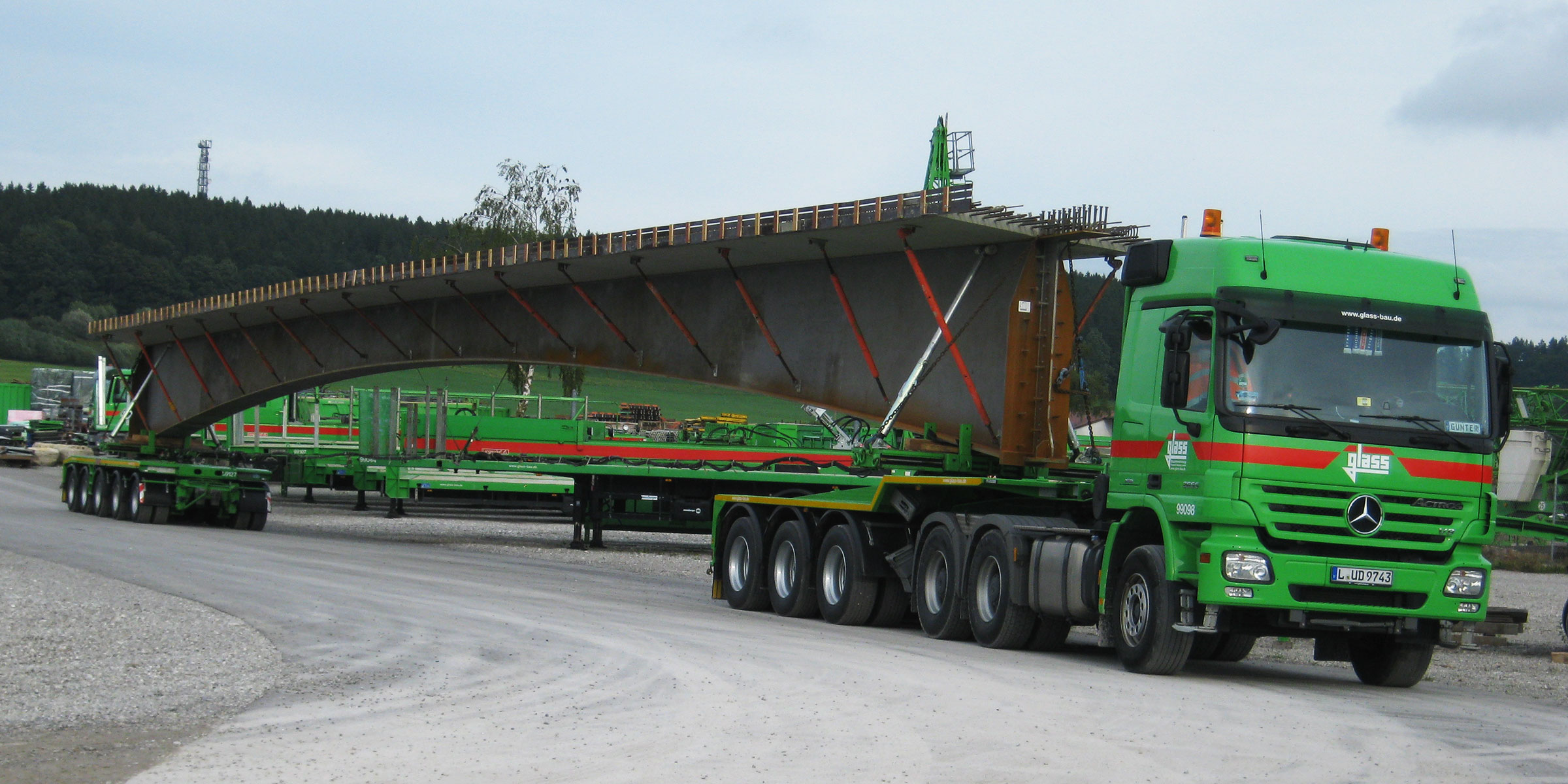

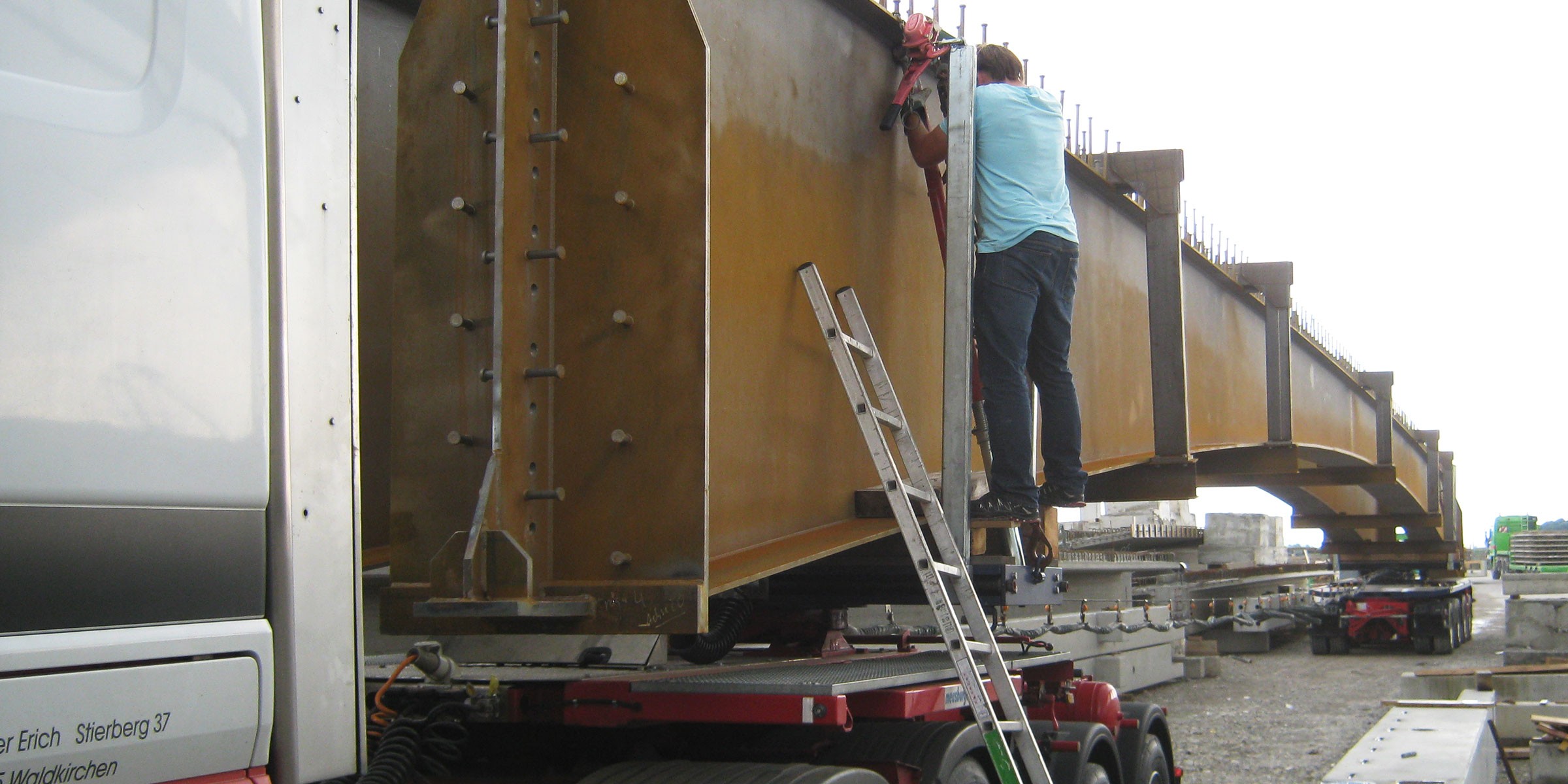

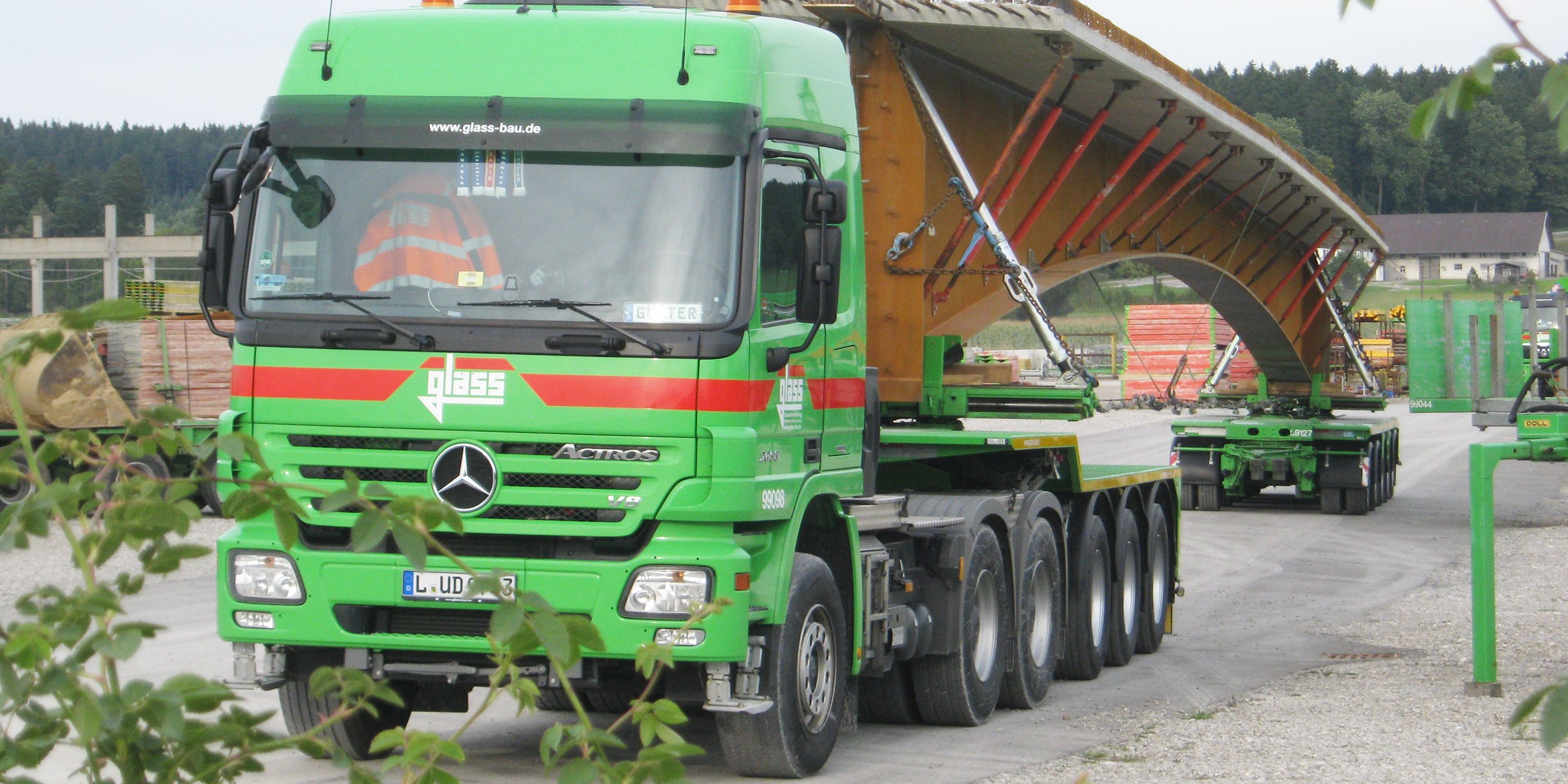

Überführung St2214 über DB-Strecke Donauwörth – Treuchtlingen bei Nussbühl. Stahlverbundrahmenbrücke mit 5-stegigem Plattenbalkenquerschnitt in FT-Bauweise. Stahlverbundfertigteilträger (VFT) aus unbeschichteten Stahlträgern (S355J2G1W) mit Ortbetonergänzung. Gründung der Widerlager auf Bohrpfählen.

Brückenlänge = 44,30m
Brückenbreite = 13,10m

Unsere Leistung

Statik und Ausführungsplanung (Tragwerksplanung Lph 4/5) für das Brückenbauwerk
